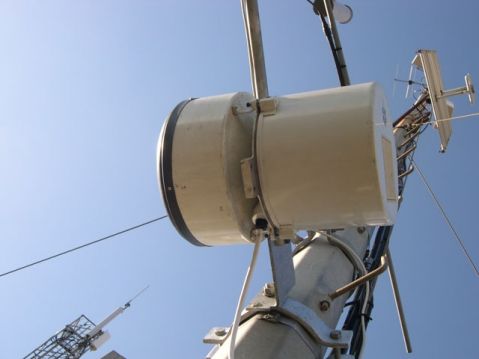

Antenne Réception 2,4 GHZ

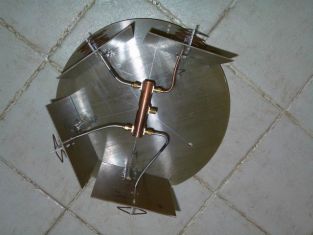

Antenne de Reception 2.4ghz 4 Double Huit Realisation F5NVQ

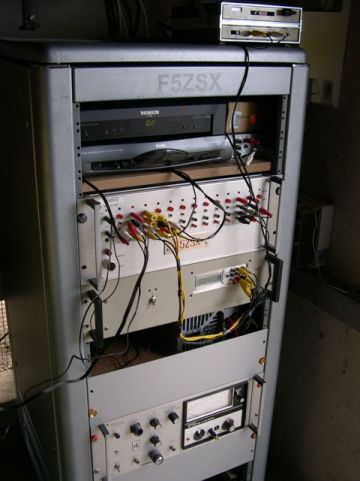

Rack 19" Cablage F5NVP
Emétteur 10GHZ
Caracteristique Relais ATV F5ZSX
Relais ATV F5ZSX Anduze (30)
Lieu d'installation : Lacan Loc:JN14XA
Responsable administratif F5NVP
Sources vidéo :
Link 10 GHz recevant F5ZAJ F1ZSF F1ZEP
Récepteur 2,4 GHz "users"
Caméra de site motorisé
Sandisk ver les links 10 GHZ (F1ZSF) (F1ZUT)
Emissions:
Emetteur 1,2 GHz
Link 2,3 GHz vers l'Aigoual (F5ZGN)
Link 10 GHZ vers (F1ZSF) (F1ZUT)
Réception 2,420 GHz "users":

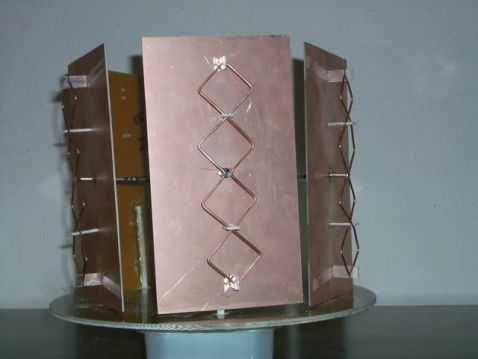

Antenne quadruple Huit sur circuit imprimé devant réflecteur
Polarisation horizontale Construction F5NVQ.
Préamplificateur au niveau de l'antenne DB6NT 40DB
Récepteur Comtech Montage F5NVQ
Sous porteuse son sur 6,5 MHz
Emission 1,280 GHz "users":
Antennes quadruple quad sur circuit imprimé devant réflecteur
Direction Anduze
Sous porteuse son transmise sur 6,5MHz
Puissance 10 W Polarisation horizontale
Emission link 2,354 GHz ver L'AIGOUAL:(F5ZGN)
Sous porteuse son sur 6,5MHz
Puissance 600 mW
Parabole Polarisation horizontale
Emission permanente du sandisk sur 10.200 GHz ver le Roc Blanc:(F1ZSF) et ver le mont Bouquet (F1ZUT)
Sous porteuse son sur 6,5MHz
Puissance 350 mW ver (F1ZSF) 100mW ver le mont Bouquet
Deux Antennes parabole 30 cm 26 dbi 7°d'ouverture a -3db une polarisation verticale ver (F1ZSF) la deuxieme horizontale ver le mont bouquet
Télécommandes :
La fréquence de télécommande est 144,750 MHz ou Via Transpondeur 430.975 MHZ
Les sources vidéo sont temporisées à 45 minutes.
Utilisations :
Ce relais reunit la région Anduze Montpelier et le Mont Bouquet il reprend le réseau par le 10 GHz provenant de Marseille Montpelier et Avignon pour le distribuer localement.
La sous-porteuse son et sur 6,5 MHz Sur toutes les voies, la sous-porteuse 6,5 MHz retransmet le son du signal relayé.
Les codes DTMF commencent par #D (quatre caractères en tout). Commandes possibles:
#D12 sortie 1,2 GHz users, entrée 2,3 GHz "users"
#D15 envoi le link 10 GHz venant de F1ZSF (ROC BLANC ) sur 1,2GHz "users"
#D18 envoi de la camera de site sur 1,2 GHz "users" #D19 envoi le link 10 GHz venant de F1ZEP (AVIGNON ) sur 1,2GHz "users"
#D1C envoi le link 10 GHz venant de F5ZAJ (Marseille) sur 1,2GHz "users"
#DA2 renvoi l'entree 2,4 GHZ (F5ZSX) ver 2.3 GHZ de l'Aigoual (F5ZGN)
#DA5 renvoi entrée link 10 GHz venant de F1ZSF ver 2,3GHz de l'Aigoual (F5ZGN)
#DA8 renvoi la camera de site (F5ZSX) ver 2.3 GHZ de l'Aigoual (F5ZGN)
#DA9 renvoi entrée link 10 GHz venant de F1ZEP la sortie 2,3GHz de l'Aigoual (F5ZGN)
#DAC renvoi entrée link 10 GHz venant de F5ZAJ (Marseille) ver la sortie 2,3 GHz de l'Aigoual (F5ZGN)
#D00 arrêt

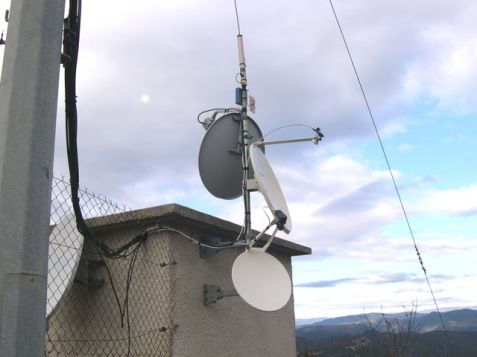

2 antennes Reception 10 GHZ 1 Antenne emission 2.4 GHZ

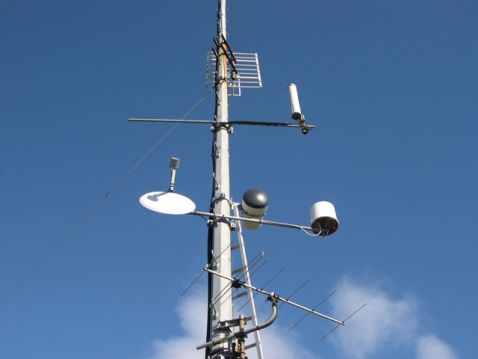

MAT + Antennes 10 GHZ et 1.2 GHZ

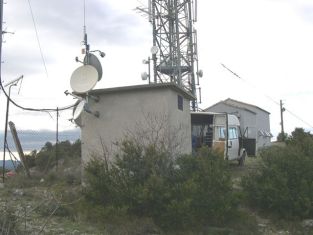

Relais ATV F5ZSX Lacan Anduze Dep:30
