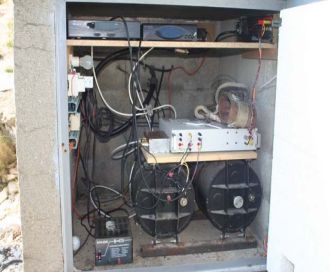

Baie de commande
Emeteur 1.2GHZ 25 Watts

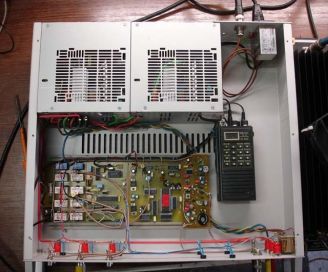

Allimentation 5v 12v 24v Mire+Baie de commande

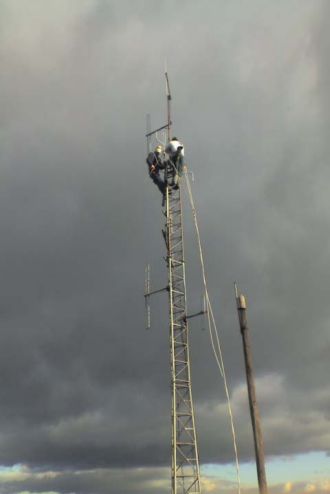

F5NVP RENE F5ONG YVES F4EHC DANIEL MONTAGE ET REGLAGE DU RELAIS ATV F1ZUT
LE RESPONSABLE DU RELAIS ATV F1ZUT ET F1ZWR-3 RELAIS APRS EST F1UFD DAVID
F1UFD DAVID
RELAIS ATV DU MONT BOUQUET F1ZUT DEP:30

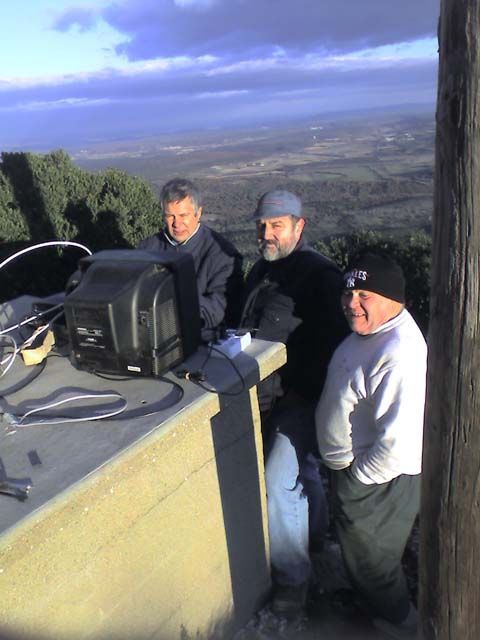

Lieu d'installation :Mont Bouquet Loc:JN24DD altitude 629 mètres
Responsable administratif (F1UFD)
Sources vidéo :
Link 10.300 GHz recevant (F1ZSF) (Roc Blanc)
Link 10.200 GHz recevant (F5ZSX) (Anduze)
Mire (F1UBZ)
Récepteur 2,4 GHz "users"
Emissions:
Eméteur 1,2 GHz

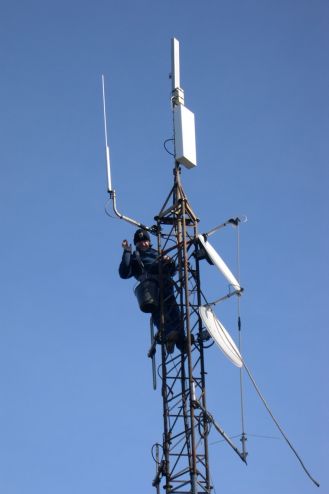

Réception link 10.300 GHz (F1ZSF) sur une parabole 80 cm
tête satellite modifiée polarisation Verticale

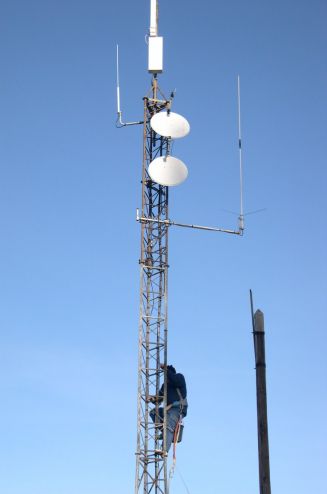

Réception link 10.200 GHz (F5ZSX) sur une parabole 80 cm
tête satellite modifiée polarisation Horizontale
Les deux récepteurs sont des démodulateurs satellite
Et le cable (19 VATC)
Sous-porteuse son sur 6,5 MHz
Réception 2,380 GHz "users":
Antenne a fente gaint 14DBI ouverture 120 degrés a -3DB direction ALES
Polarisation horizontale Construction (F4DVR)
Avec filtre interdigité Préamplificateur 20 DB (F5NVP)
Récepteur Comtech Comelec
Sous porteuse son sur 6,5 MHz
Emission 1,255 GHz "users":
Antenne panneaux 4 dipoles en phase 12 DBI ouverture 60 degrés a - 3DB
Polarisation horizontale Construction (F4DVR)

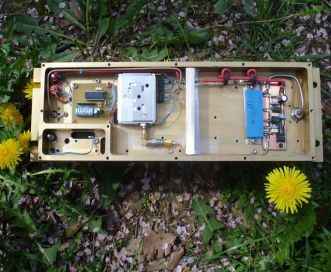

Eméteur realisé autour d'un module Comtech Puissance 7 W Construction (F5NVP)
Sous porteuse son transmise sur 6,5MHz
La fréquence de télécommande est 144,750 MHz ou Via Transpondeur 430.975 MHZ
Les sources vidéo sont temporisées à 30 minutes.
Ce relais recoit Anduze et Montpelier
Sur toutes les voies, la sous-porteuse 6,5 MHz retransmet le son du signal relayé.
Commandes DTMF possibles:
#B12 sortie 1,2 GHz users, entrée 2,3 GHz "users"
#B1A renvoi la reception 10 GHZ (F5ZSX) sur 1,2 GHz "users"
#B17 renvoi la reception 10 GHZ (F1ZSF) sur 1,2 GHz "users"
#B18 envoi de la camera de Site sur 1,2 GHz "users"
#B19 envoi de la mire sur 1,2 GHz "users"
#B00 Arret .
